以下是各类电光源玻璃采用的高温玻璃；
普通灯泡和荧光灯

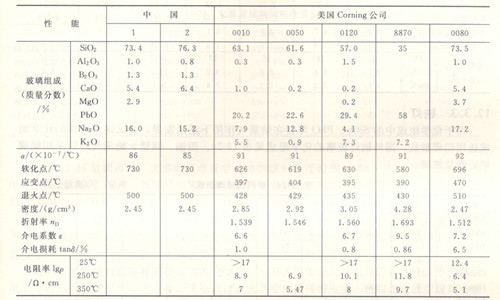

普通照明灯泡和荧光灯用玻璃的化学组成均为钠钙硅酸盐玻璃，美国Corning0080是其典型成分；而其中的芯柱，排气管则多用电绝缘性和加工性能良好的铅玻璃制造，如Corning公司的0010、0120，我国的DB-403、DB-404、DB-456等，这类玻璃膨胀系数为（86~92）*10-7/℃，其组成和物理性质见表1
对于输出功率大的电光源，因热负荷大、工作温度高，普通膨胀系数高的软玻璃耐热性满足不了要求，这时泡壳和芯柱都需用膨胀系数低的硬质玻璃来制造，如汽车前灯、聚光灯、闪光灯等。

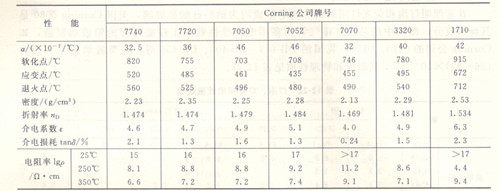

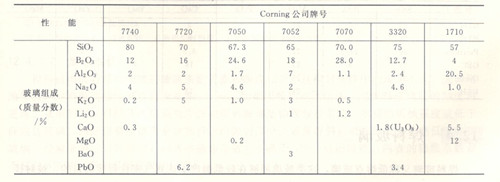

美国Corning公司的硬质玻璃组成与物理性质列于表2

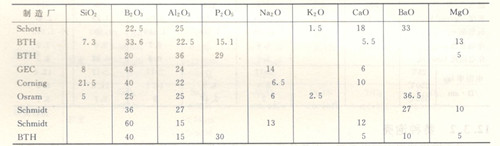

由于化学组成中的SiO2、PbO等会在钠蒸气作用下还原发黑，为此这组玻璃的化学组成选用铝硼酸盐，国外钠灯玻璃的化学组成见表3。而镉、镉镁、铯蒸气灯则采用碱硼铝硅酸盐玻璃。

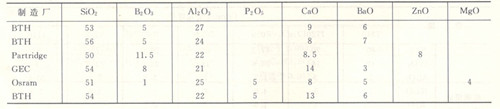

由于超高压和高压水银灯的工作温度高达700~1000℃，一般都用石英玻璃制造，有时也采用无碱铝硅酸盐玻璃组成，这类玻璃的典型成分见表4
24小时客服热线：18820116619 （胡先生） QQ ：18820116619
