当高温玻璃经过退火后冷却至常温并达到温度均衡后，允许存在于玻璃中的最大热应力称为允许残余应力或允许内应力。允许残余应力的大小通常用光程差（δ）表示，常用单位为nm/cm，光程差可以通过偏光仪来测得。

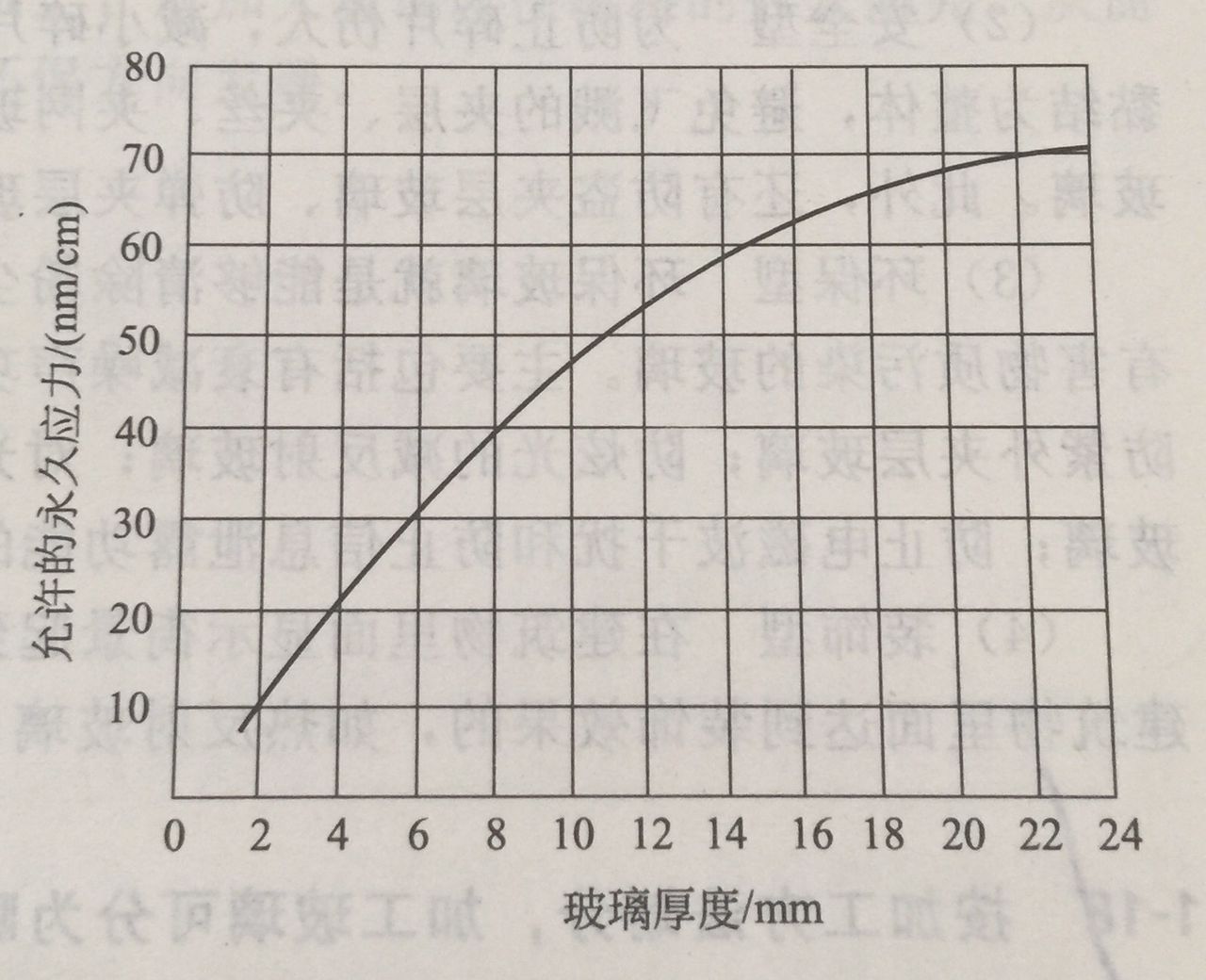

浮法玻璃的允许残余应力与玻璃带厚度的关系如图。

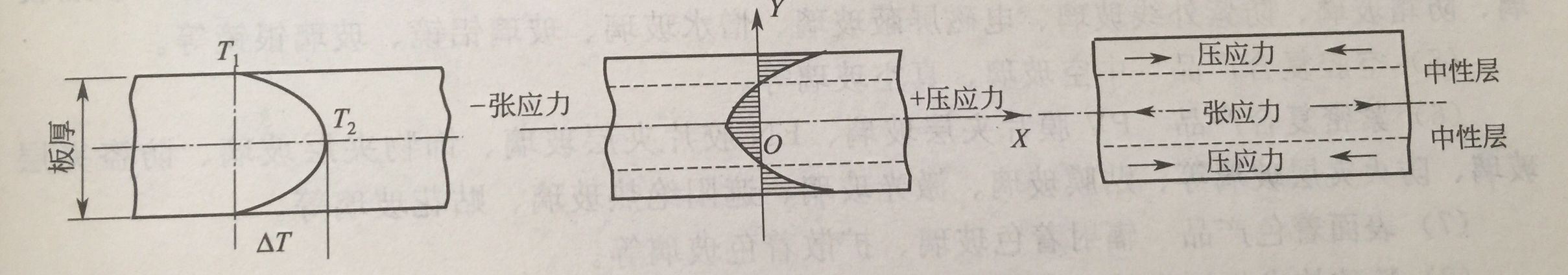

在高温（玻璃化转变温度Tg以上）塑性状态下，因为快速冷却，会使玻璃内部质点不能回到平衡位置而产生结构上的应力。当玻璃从塑形状态下急剧冷却时，外层首先冷却并硬化至弹性状态，而内部仍处于塑形状态，继续冷却和收缩，这样，外层收到压应力，内层受到张应力，当内层也硬化后，这种应力就随之残留下来，而成为残余应力（或永久应力）。理想的残余应力状况是，玻璃带两边部是较大的压应力，中间是较小的张应力，如图所示为浮法玻璃理想残余应力分布示意。
玻璃的残余应力应尽量接近理想残余应力，如果过大，则会出现下列现象。
1、 边部张应力过大的常见现象主要有：边紧，炸边；易多角；边不易敲下，敲边后边子出现类似炸边形式的断裂；人工辅助敲边时裂纹易向板中延伸。
2、 边部压应力过大的常见现象主要有：边松，拍辊；易缺角；敲边时边子易碎，常见爆皮；横切易出现毛刺，横切时光边处裂纹不直，易呈“Y”形小三角。
3、 边部张应力过大且中间有压应力时，人工辅助敲边时裂纹易向板中延伸，严重时裂纹向内扩张后呈纵裂形状，易纵裂，堆垛工抬板时易破。
4、 中间有压应力时，横切易出现裂口，易纵裂，一直贯通进退火窑，横切不走刀痕，板下易爆皮。以上内容由广州奥固弘玻璃整理，转载请注明出处！！
24小时客服热线：18820116619 （胡先生） QQ ：18820116619
