| 类型 | Al | B | Ca | Cu | Fe | K | Li | Mg | Mn | Na | Ni | Ti | Zr |
| CE124 JGS3 |
14 | 0.2 | 0.4 | 0.05 | 0.2 | 0.6 | 0.6 <50 |
0.1 | 0.05 | 0.7 | 0.1 | 1.1 | 0.8 |
由于真空电熔石英玻璃（JGS3）局部水晶料堆积不均或存在原料杂质点，会出现局部气泡密集和结石点。光学级红外石英玻璃，一般从熔化好的玻璃坨上选取无缺陷部分进行加工。
24小时客服热线：18820116619 （胡先生） QQ ：18820116619
电熔石英玻璃杂质含量及缺陷
作者:奥固鸿已有:N多人关注
电熔石英玻璃金属杂质含量主要取决于水晶原料的纯度，同时也与熔制工艺有关，如：石墨坩埚纯度、处理环境等因素。下表是国内真空电熔石英玻璃金属杂质含量（国家石英玻璃检测中心测试ICP）和GE124金属杂质含量（厂商公布：直接分光仪分析法）
单位：*10-6

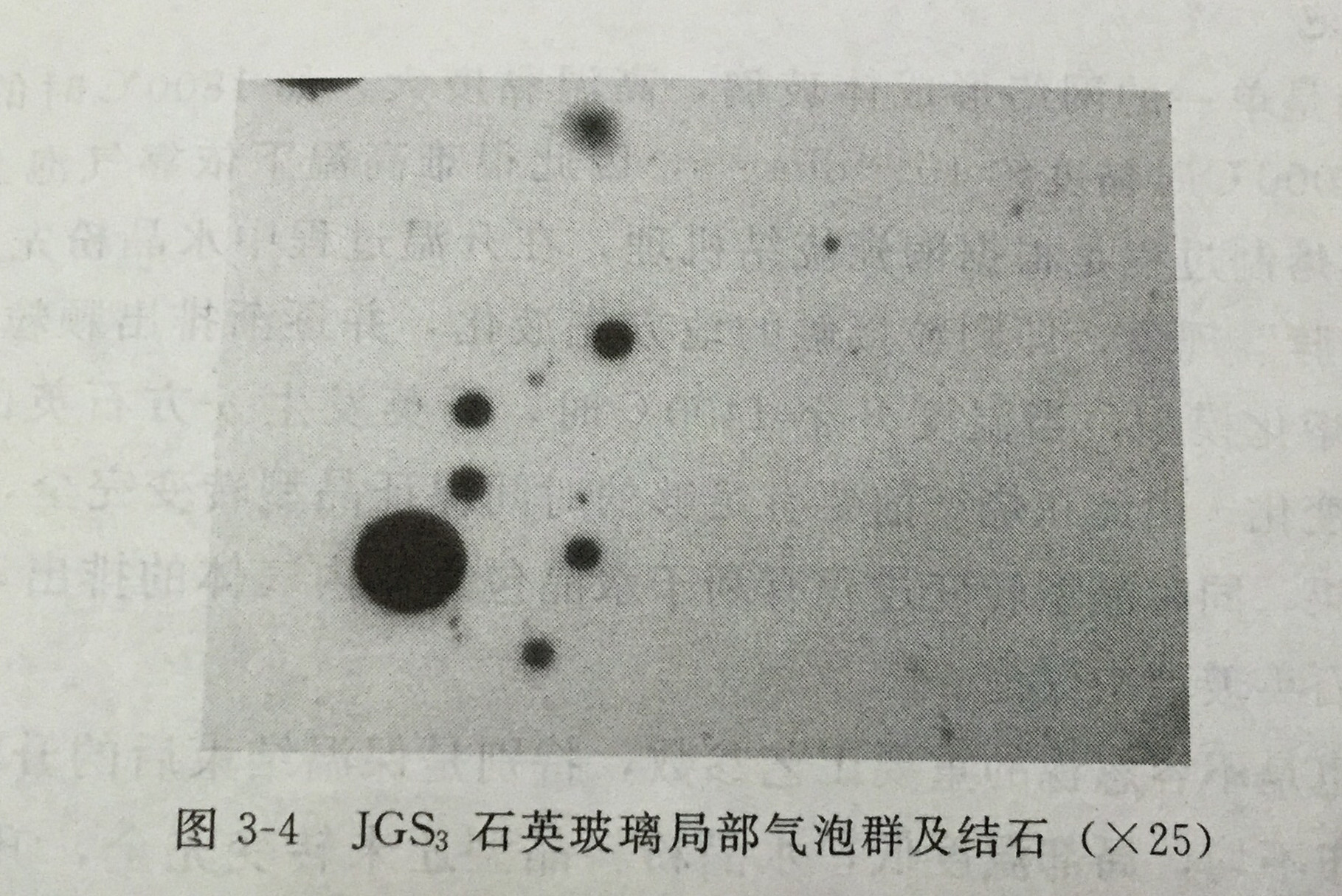

由于真空电熔石英玻璃（JGS3）局部水晶料堆积不均或存在原料杂质点，会出现局部气泡密集和结石点。光学级红外石英玻璃，一般从熔化好的玻璃坨上选取无缺陷部分进行加工。
电熔石英玻璃坨也可用于两步法工艺加工成棒、管等石英玻璃制品，该类石英玻璃羟基含量小于5*10-6。
由于真空电熔石英玻璃（JGS3）局部水晶料堆积不均或存在原料杂质点，会出现局部气泡密集和结石点。光学级红外石英玻璃，一般从熔化好的玻璃坨上选取无缺陷部分进行加工。
上一篇：低辐射玻璃的隔热原理
下一篇：石英玻璃天然水晶和硅石的特性
